用途

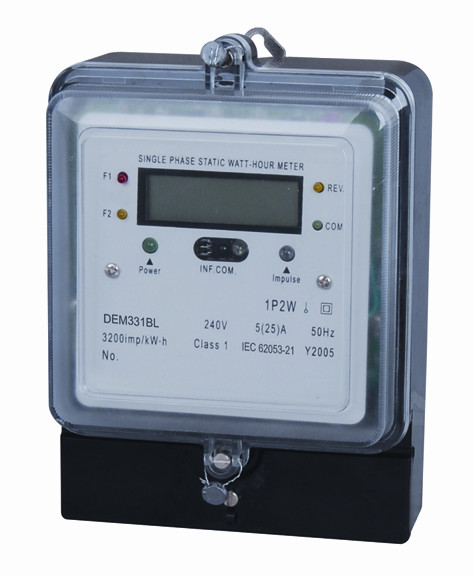

DEM331BL型板前式安装单相电子式多费率有功电能表系我公司研制开发的拥有完全自主知识产权的单相两线两费率(费率转换由外部定时器或类拟设备控制)有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级单相有功电能表的相关技术要求，能精确地测量额定频率为50Hz或60Hz单相交流电网中负荷的有功电能的消耗。该表由7位LCD显示器显示各种电量数据和信息，并且内置有远红外和RS485通讯模块，用于电表设置和读表，并且可与各种AMR系统联接，具有可靠性好、重量轻、外形美观、安装方便等特点。

功能特点

● 板前式三点固定安装，表盖由透明的抗紫外线的PC材料整体模压制成，表底和接线端子座由防潮、阻燃、耐高温的优质胶木材料整体模压制成，具有耐候性好、刚性高、极好的绝缘强度等特点。

● 2费率，装备有费率设置端口，输入控制电压0 - 90 Vac，设置费率F1，输入控制电压150 - 400 Vac，设置费率F2，费率转换由外部定时器或类拟设备控制。

● 可选择循环显示(默认)或按键逐项显示方式，循环显示周期可设置，最多可循环显示6项数据，显示的数据项可选择，数据显示的小数位数可选择设置成一位或两位。

● 使用非易失性存贮器，断电后数据永久保存。

● 无源电能脉冲输出(有极性)，符合IEC 62053-31标准。

● 装备有远红外和RS485数据通讯端口，用于电表设置和读表，通讯协议符合DL/T645-1997标准。

● 6个LED分别指示电源状态、电能脉冲信号、负荷电流潮流方向、当前的费率状态以及数据通讯状态。

● 单方向测量单相两线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 直接接入式使用，有两种接线方式可供选择，标准配置1B型接线，可选择1A型接线(产品配置代码BN)。

● 标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电安全(产品配置代码BM)。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM331BL

1级

127或230

5(30)

10(60)

20(100)

0.02

0.04

0.08

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
