用途

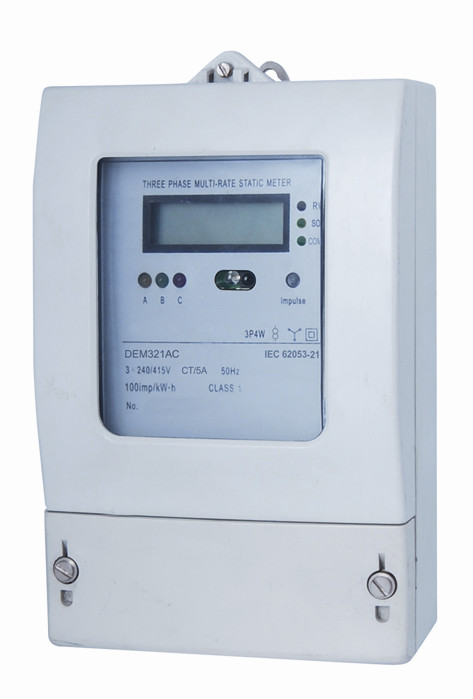

DEM321AC型板前式安装三相四线电子式有功电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的三相四线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级三相有功电能表的相关技术要求，能直接精确地测量额定频率为50Hz或60Hz三相四线交流电网中负荷的有功电能的消耗，供安装于室内或室外表箱中使用。该表由7位LCD显示器显示有功用电量，并且内置有远红外和RS485通讯模块，方便与各种AMR系统联接，具有可靠性好、重量轻、外形美观、安装方便等特点。

功能特点

● 板前式三点固定安装，上下安装孔中心距198 – 212 mm，可由用户任意选择。

● 接线方式48B型，CT接入式使用，可选择设置27种CT比率，设置后电表在读数时将直接读数，而不需要再乘以CT倍率。

● 7位LCD显示器，5+2位(99999.91kWh，仅CT比率5:5A时)或7位整数显示，由所设置的CT比率来选择。

● 装备有一个有极性的无源近距离电能脉冲输出端口和一个无极性的无源远动电能脉冲输出端口(脉冲输出速率为10 kWh/Pulse)，符合IEC 62053-31和DIN 43864标准。

● 标准配置装备有一个远红外数据通讯端口和一个RS485数据通讯端口，通讯协议符合DL/T645-1997标准，可选择不带数据通讯功能(产品配置代码NC)。

● 6个LED分别指示每相电源状态和近距离电能脉冲信号和远动电能脉冲信号以及数据通讯状态。

● 自动检测负荷电流潮流方向，并由一个单独的LED指示。

● 单方向三元件测量三相四线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电安全(产品配置代码AF)。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM321AC

1级

3×127/220

3×230/400

CT/5A

0.01

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
