用途

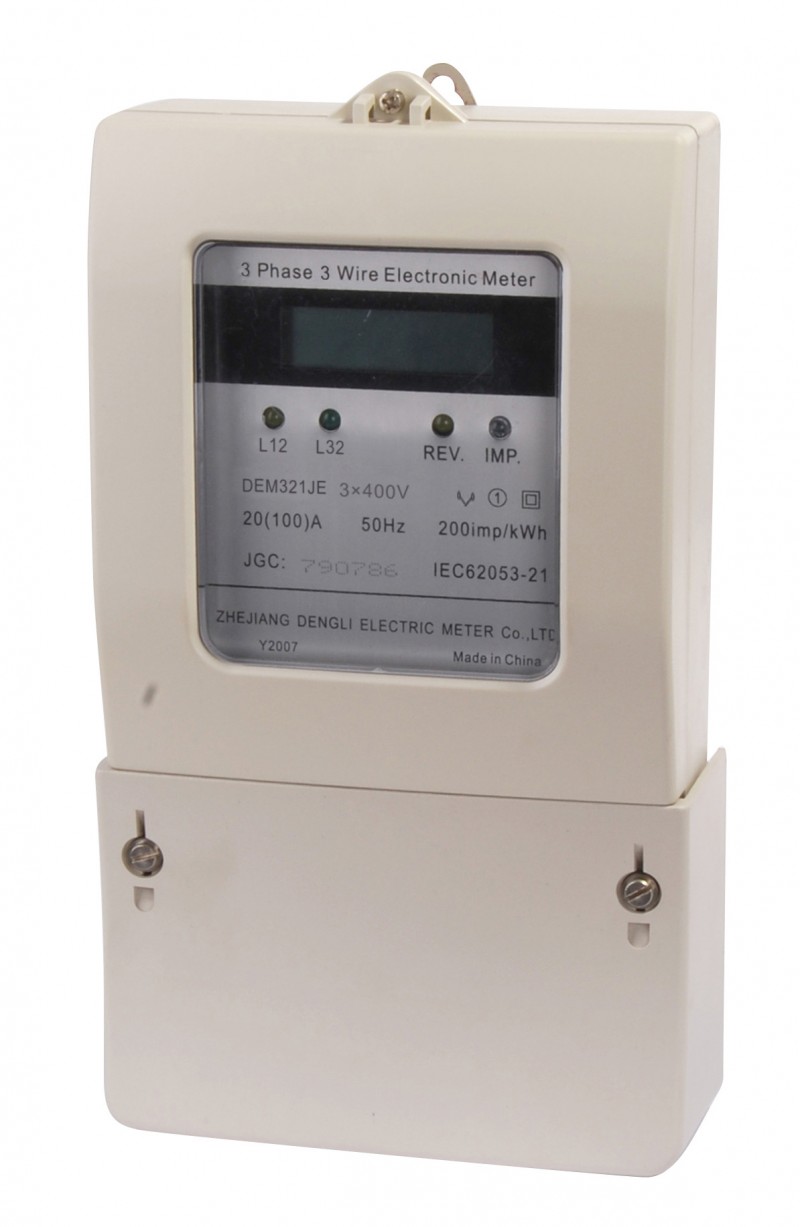

DEM321JE型板前式安装三相三线电子式有功电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的三相三线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级多相有功电能表的相关技术要求，能直接精确地测量额定频率为50Hz或60Hz三相三线交流电网中负荷的有功电能的消耗，供安装于室内或室外表箱中使用。该表由7位LCD显示器显示有功用电量，具有可靠性好、重量轻、外形美观、安装方便等特点。

功能特点

● 板前式三点固定安装，上下安装孔中心距198 – 212 mm，可由用户任意选择。

● 7位LCD显示器，标准配置6+1位(999999.1kWh)显示，可选择5+2位显示(请在定货时指明)。

● 标准配置无源电能脉冲输出(有极性)，可选择无源远动电能脉冲输出(无极性)，方便与各种AMR系统联接，符合IEC 62053-31和DIN 43864标准。

● 3个LED分别指示电源状态(线电压L12 & L32)和电能脉冲信号。

● 自动检测负荷电流潮流方向，并由一个单独的LED指示。

● 单方向二元件测量三相三线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 标准配置直接接入式使用，接线方式13B型，可选择CT接入式使用(产品配置代码IE)和PT & CT接入式使用(产品配置代码HE)，接线方式5B型。

● 标准配置延长型接线端子盖，保护用电安全，可选择短的接线端子盖(产品配置代码JB)。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM321JE

1级

3×220

3×400

5(30)

10(60)

20(100)

0.02

0.04

0.08

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
