用途

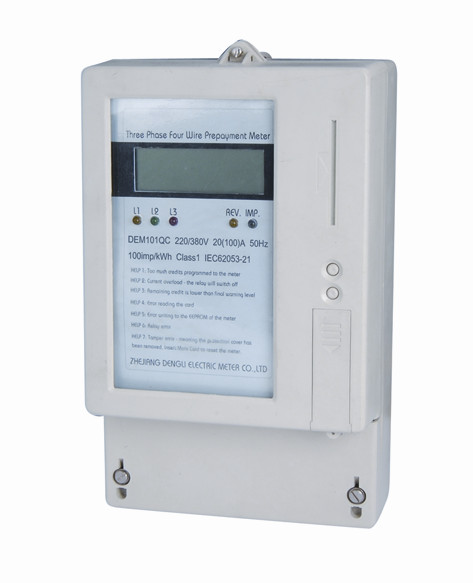

DEM101QC型板前式安装三相四线电子式预付费有功电能表系我公司研制开发的以IC卡为购电媒介，具有电能计量，负荷控制，用电信息的管理等多种功能为一体的三相四线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级三相有功电能表的相关技术要求，能精确地测量额定频率为50Hz或60Hz三相四线交流电网中负荷的有功电能的消耗，供安装于室内或室外表箱中使用。该表由LCD显示器显示有功用电量，具有可靠性好、重量轻、外形美观、安装方便等特点。

功能特点

● 标准配置一表一卡，可重复性充值，通过带IC卡编程器的PC机进行充值，可选择一次性充值卡(请在定货时指明)。

● 具有IC卡数据加密及防伪保护功能，标准配置IC卡采用存贮式卡，可选择非接确式RF射频卡(产品配置代码QK)。

● 标准配置采用电量型预付费，可选择金额型预付费(请在定货时指明)。

● 预付费管理系统软件标准配置采用单机版，可选择网络版(请在定货时指明)。

● 具有负荷控制、故障自动检测并指示功能，标准配置不带开盖检测功能，可选择开盖断电功能(请在定货时指明)。

● 标准配置7位LCD显示，显示方式6+1位(999999.1kWh)，可选择5+1位LED数码显示(产品配置代码PC)。

● 有极性的无源近距离电能脉冲输出端口，符合IEC 62053-31和DIN 43864标准。

● 5个LED分别指示每相电源状态和电能脉冲信号以及负荷电流潮流方向。

● 自动检测负荷电流潮流方向，当负荷电流潮流方向LED显示时，代表电流潮流反方向。

● 单方向三元件测量三相四线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 直接接入式使用，接线方式16B型，可选择三相三线，直接接入式使用，接线方式13B型(产品配置代码QD)。

● 板前式三点固定安装，标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电安全(产品配置代码QA)。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM101QC

1级

3×127/220

3×230/400

5(30)

10(60)

20(100)

0.02

0.04

0.08

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
