用途

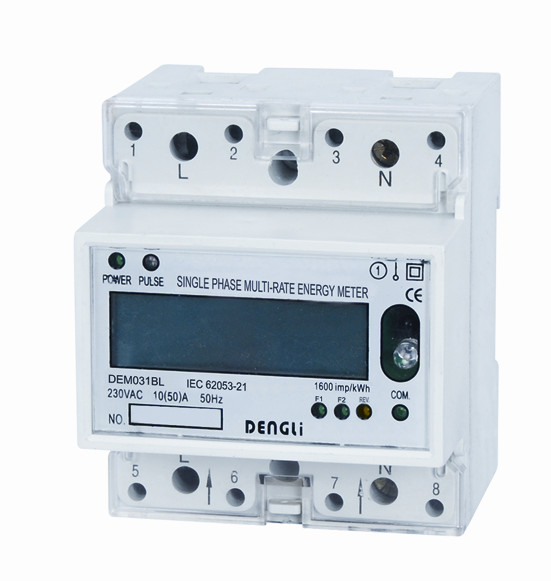

DEM031BL型DIN导轨式安装单相电子式多费率有功电能表系我公司研制开发的拥有完全自主知识产权的单相两线两费率(费率转换由外部定时器或类拟设备控制)有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级单相有功电能表的相关技术要求，能精确地测量额定频率为50Hz或60Hz单相交流电网中负荷的有功电能的消耗。该表由7位LCD显示器显示各种电量数据和信息，并且内置有远红外和RS485通讯模块，用于电表设置和读表，并且可与各种AMR系统联接，具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。目前该表已获得中国国家知识产权局颁发的专利证书，专利号ZL 2006 3 0106828.1，其它国家的专利正在审核中。

功能特点

● 35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装(安装孔中心距63 mm)，两种安装方式可由用户任意选择。

● 6极宽度(模数12.5mm)，符合JB/T7121-1993标准。

● 2费率，装备有费率设置端口，输入控制电压0 - 90 Vac，设置费率F1，输入控制电压150 - 400 Vac，设置费率F2，费率转换由外部定时器或类拟设备控制。

● 可选择循环显示(默认)或按键逐项显示方式，循环显示周期可设置，最多可循环显示6项数据，显示的数据项可选择，数据显示的小数位数可选择设置成一位或两位。

● 使用非易失性存贮器，断电后数据永久保存。

● 无源电能脉冲输出(有极性)，符合IEC 62053-31标准。

● 装备有远红外和RS485数据通讯端口，用于电表设置和读表，通讯协议符合DL/T645-1997标准。

● 6个LED分别指示电源状态、电能脉冲信号、负荷电流潮流方向、当前的费率状态以及数据通讯状态。

● 单方向测量单相两线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 标准配置S型接线(底端进线，顶端出线)，直接接入式使用，可选择CT接入式使用(产品配置代码BN)和PT & CT接入式使用(产品配置代码BP)。

● 标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电安全(产品配置代码BM)。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM031BL

1级

127或230

5(30)

10(50)

20(100)

0.02

0.04

0.08

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
