DEM082NJ

2016-12-19 15:22


用途

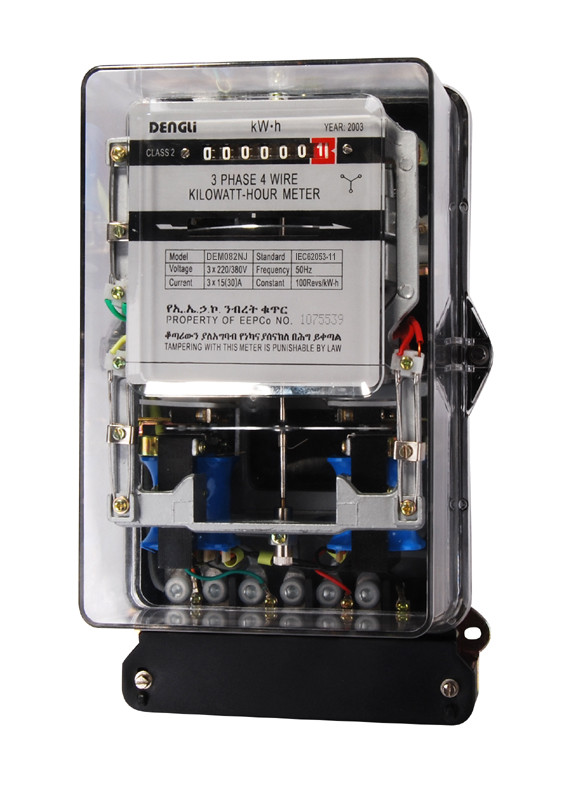

DEM082NJ型板前式安装三相四线感应式有功电能表系我司原有D86系列三相感应式电能表设计基础上,充分吸收国内外感应式电能表新技术,改进设计的三相四线有功电能表。该表技术性能完全符合IEC 62053-11国际标准中2级三相有功电能表的相关技术要求,能精确地测量额定频率为50Hz60Hz三相四线交流电网中负荷的有功电能的消耗,供安装于室内或室外表箱中使用。该表设计新颖、结构合理,由鼓轮式机械计数器显示有功用电量,具有高过载、低功耗、使用寿命长、外形美观等特点。

结构特点

 板前式三点固定安装,表盖由透明的抗紫外线的PC材料整体模压制成,表底和接线端子座均由防潮、阻燃、耐高温的优质胶木材料模压制成,具有耐候性好、刚性高、极好的绝缘性能等特点。

 基架采用铝合金整体压铸,具有长期使用磁路稳定可靠、抗冲击等优点。

 电压元件和电流元件采用均采用双重绝缘结构,具有很好的电气特性。

 标准配置底端轴承采用磁推式结构,顶端导向轴承采用具有自润滑性能的石墨衬套和不锈钢针组成,具有磨损小、使用寿命长、磨擦阻力极小等优点,可选择双宝石轴承(产品配置代码NV)。

 各种误差调整机构均设有细调机构,仪表起潜动由圆盘转轴上的防潜针来完成,便于用户校准。

 标准配置7位鼓轮式机械计数器显示,可选择6位鼓轮式机械计数器显示(产品配置代码ND)。

 标准配置不带止逆装置,可选择增加止逆功能(请在定货时指明)。

 三元件测量三相四线有功电能消耗,符合IEC 62053-11标准。

 标准配置直接接入式使用,接线方式16B型,可选择CT接入式使用,接线方式48B型(产品配置代码NK)和PT & CT接入式使用,接线方式48B型(产品配置代码NL)。

 标准配置短的接线端子盖,可选择延长型接线端子盖,保护用电安全(产品配置代码PJ)。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM082NJ

2

3×127/220

3×230/400

5(20)

10(40)

20(80)

30(100)

0.025

0.05

0.1

0.15

交流电压试验4kV,历时1分钟,1.2/50us波形的脉冲电压试验8kV。

若需要不同的参比电压或电流规格请咨询本公司的销售人员。
