用途

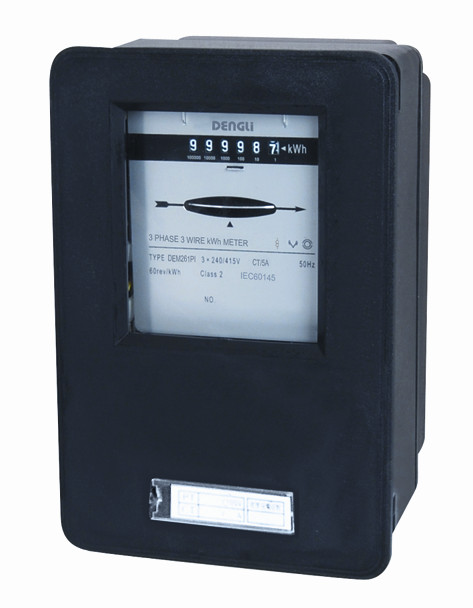

DEM261PI型嵌入式安装三相三线感应式无功电能表系我司在原有D86系列三相感应式电能表设计基础上，充分吸收国内外感应式电能表新技术而研制开发的三相三线无功电能表。该表技术性能完全符合IEC 60145国际标准中2级或3级三相无功电能表的相关技术要求，能精确地测量额定频率为50Hz或60Hz三相三线交流电网中负荷的无功电能，主要适用于嵌入式安装在各种开关柜、配电箱的面板上使用。该表设计新颖、结构合理，由鼓轮式机械计数器显示有功用电量，具有高过载、低功耗、使用寿命长、外形美观、安装方便等特点。

结构特点

● 嵌入式安装，面板开孔尺寸：152 × 234 mm，表盖由ABS工程塑料模压制成，带有一个透明的玻璃窗口，表底和接线端子座也由ABS工程塑料整体模压制成，具有耐候性好、刚性高、极好的绝缘性能等特点。

● 基架采用铝合金整体压铸，具有长期使用磁路稳定可靠、抗冲击等优点。

● 电压元件和电流元件采用均采用双重绝缘结构，具有很好的电气特性。

● 标准配置底端轴承采用双宝石轴承，顶端导向轴承采用专用的高耐磨的铜合金衬套和不锈钢针组成，具有使用寿命长、磨擦阻力小等优点，可选择磁推式轴承(产品配置代码PA)。

● 各种误差调整机构均设有细调机构，仪表起潜动由圆盘转轴上的防潜针来完成，便于用户校准。

● 标准配置6位鼓轮式机械计数器显示，可选择7位鼓轮式机械计数器显示(产品配置代码PM)。

● 标准配置带止逆装置，可选择不带止逆功能(请在定货时指明)。

● 二元件测量三相三线无功电能，测量精度等级2级或3级可供用户选择，符合IEC 60145标准(请在定货时指明)。

● 标准配置CT接入式使用，接线方式5Z型，可选择PT & CT接入式使用，接线方式5Z型(产品配置代码PJ)。

● 短的接线端子盖。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM261PI

2级

3×220

3×400

CT/5A

0.025

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

3级

0.05

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
