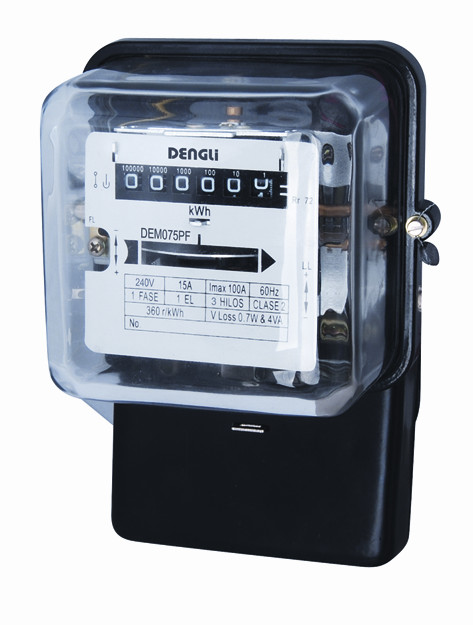

DEM075PF

2016-12-19 15:07


用途

DEM075PF型板前式安装单相三线感应式有功电能表系我司DEM073单相感应式电能表设计基础上,充分吸收国内外感应式电能表新技术,针对南美地区而研制开发的单相三线有功电能表。该表技术性能完全符合IEC 62053-11国际标准中2级单相有功电能表的相关技术要求,能直接精确地测量额定频率为50Hz60Hz单相三线交流电网中负荷的有功电能的消耗,供安装于室内或室外表箱中使用。该表设计新颖、结构合理,由鼓轮式机械计数器显示有功用电量,具有高过载、低功耗、使用寿命长、外形美观等特点。

结构特点

 板前式三点固定安装,表盖由高清晰的透明玻璃材料模压制成,表底采用铝合金整体压铸,接线端子座由防潮、阻燃、耐高温的优质胶木材料模压制成,具有耐候性好、抗冲击、外形美观等特点。

 基架采用铝合金整体压铸,具有长期使用磁路稳定可靠、抗冲击等优点。

 电压元件采用全封闭式环氧树脂真空浇注线圈,电流元件采用双重绝缘结构,具有极好的电气特性。

 标准配置电压电路与电流电路在表壳内部连接,可选择外部连接(请在定货时指明)。

 标准配置底端轴承采用磁推式结构,顶端导向轴承采用具有自润滑性能的石墨衬套和不锈钢针组成,具有磨损小、使用寿命长、磨擦阻力极小等优点,可选择双宝石轴承(产品配置代码PL)。

 各种调整机构均采用无级变速机构,仪表起潜动不必调整,均由圆盘上的防潜孔来完成,方便用户校准。

 标准配置6位鼓轮式机械计数器显示,可选择5位鼓轮式机械计数器显示(产品配置代码PC)。

 标准配置不带止逆装置,可选择增加止逆功能(请在定货时指明)。

 单元件测量单相两线有功电能消耗,符合IEC 62053-11标准。

 直接接入式使用,接线方式2A型。

 延长型接线端子盖,保护用电安全。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM075PF

2

240

15(100)

0.075

交流电压试验2kV,历时1分钟,1.2/50us波形的脉冲电压试验6kV。

若需要不同的参比电压或电流规格请咨询本公司的销售人员。
