用途

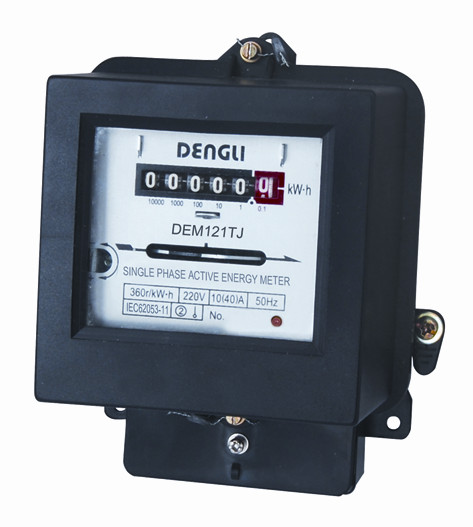

DEM121TJ型板前式安装单相感应式脉冲有功电能表系我司为适应城市居民多层住宅楼群的用电计量和集中管理所需，而开发的为集中抄表系统提供与用电量成正比的脉冲群的单相两线有功电能表。该表技术性能完全符合IEC 62053-11国际标准中2级单相有功电能表的相关技术要求以及IEC 62053-31标准的技术要求，能直接精确地测量额定频率为50Hz或60Hz单相交流电网中负荷的有功电能的消耗，供安装于室内或室外表箱中使用。

功能特点

● 该表以DEM073型单相电能表为基表，增加一组以光电传感器采样的脉冲发生装置构成。具有脉宽可调、发光二极管脉冲输出指示、防抖动功能、宽温度工作范围(-40～80℃)和长时间工作稳定可靠等优点。

● 板前式三点固定安装，表盖由ABS工程塑料模压制成，带有一个透明的玻璃窗口，表底由优质钢板冲压成形并经双重防锈处理，接线端子座由防潮、阻燃、耐高温的优质胶木材料模压制成，具有经济实惠、外形美观等特点。

● 标准配置底端轴承采用双宝石轴承，顶端导向轴承采用专用的高耐磨的铜合金衬套和不锈钢针组成，具有使用寿命长、磨擦阻力小等优点，可选择磁推式轴承(产品配置代码TD)。

● 标准配置6位鼓轮式机械计数器显示，可选择5位鼓轮式机械计数器显示(产品配置代码TG)。

● 标准配置不带止逆装置，可选择增加止逆功能(请在定货时指明)。

● 标准配置有极性的有源近距离电能脉冲输出端口，可选择无极性的无源远动电能脉冲输出端口，方便与各种AMR系统联接，符合IEC 62053-31标准。

● LED指示电能脉冲信号(红色)。

● 单元件测量单相两线有功电能消耗，符合IEC 62053-11标准。

● 直接接入式使用，有两种接线方式可供选择，标准配置1B型接线，可选择1A型接线(产品配置代码TK)。

● 标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电安全(产品配置代码UJ)。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

外部直流电压源Vcc

脉冲发生器静态工作电流(mA)

输出脉冲宽度 (ms)

输出脉冲幅度 (Vo)

脉冲

比率(imp/r)

DEM121TJ

2级

127

230

5(20)

10(40)

20(80)

30(100)

5VDC

≤10

80±20% 或由用户指定。

≥0.7Vcc

1,2,4,8四种，由用户任意选择。

9VDC

≤13

≥0.8Vcc

12VDC

≤15

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
